主板怎么接线
看了你的说明,其实很简单. 我为0代表空的位置,+代表有针脚的位置. 你的主板接口主表示如下吧. ++0++0++ +++0++++ 对吧. 应该是这样的,不会错. 首先上面3个两针的,只有三种对就,就是psw就是电源开关、rst就是冷启动、hd led…
电脑主板跳线图解
1.电源开关(POWER) 这个开关的插头是两脚的,为便于用户识别,其中一根连线一般用黄色或黑色表示,而另一根连线一般为白色.此插头必须插接,否则无法通过机箱面板启动电脑.此外直接短接主板上的POWER插针也可启动.此开关…
主板电源线接法图解
这个每个型号的主板不尽相同.但接法会印刷在你主板的PCB板上面的,一般就在 接口的附近,自己仔细找找就能看到了.
机箱主板跳线的接法
开关,重启,硬盘灯,电源灯,喇叭 power on ,reset,hdd led,pw led ,speak. 在主板上面会有颜色一一对应的,或者旁边会有图.简单的,我相信你会看的懂. 有时灯接反了不会亮,正负换过来就好了
电脑主板ATXV2.X的电源线到主板的连线怎么插线,就是那个9针的 关于LED SW那8根线怎么插 最好画个图 谢谢
不同的主板位置不一定相同.HDD LED是硬盘指示灯.Power switch是开关,Power LED电源指示灯,Reset是重启键.不知道主板怎么接的的情况下,先把电源Power switch开关线插头,任意接在相邻两个针上,按主机开关键能启动,就说明插对了.这样做对主板没有伤害.然后用螺丝刀瞬间短接任意两个针脚后立即拿开螺丝刀,电脑重启的话就是重启开关接口.然后插指示灯接口,常亮的是电源指示灯,闪烁的是硬盘灯,都不亮的话,对调插头方向即可找到.
电脑主板接线图
那个基本上没用 是CD的数据线 主板上面写着CD IN
台式电脑主板和机箱的接线方法
主板于机箱连接?你是想说机箱上的跳线:IDELED、POWERLED、SPREAK、RESET、POWER与主板的连接吗?不同型号主板的跳线连接方式不同,建议看说明书或到主板的主页上找.
电脑主板数据接线的接法?
搞的麻烦的, 在主板上绝对会有图示的 只不过是地方不一样 好好找找
主板跳线怎么接有图

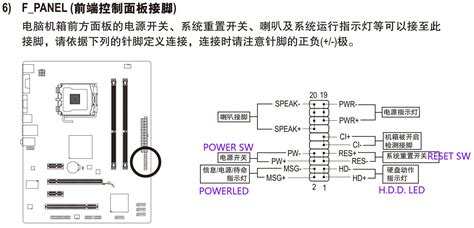

面板连接线 机箱面板的连接线插针一般都在主板左下端靠近边缘的位团置,一般是双行插针,一共有10组左右,主要有电源开关,复位开关,电源指示灯,硬盘指示灯,扬声器等插针. 1电源开关连接线 连接电源开关连接线时,先从机箱面板…
电脑主板怎样插接
USB 、IDE、SATA 错了都插补进去 你主要错在了 机箱面板的连接线上 你看看主板标示 和 面板线的字母标示~对号入座就可以了~
